MSC和MSCH型止逆阀可用作采用氟化物制冷剂的制冷和空气调节装置的液体，吸气和热气管路上。 MSC和MSCH型止逆阀克提供超大尺寸链接，以提高止逆阀应用的灵活性。
直通直角式单向阀可确保唯一正确的流动方向
防止制冷剂从高温蒸发器到低温蒸发器回流
内置减震活塞，使止逆阀那个安装在有压力脉冲的地方，如压缩机的排气管路上。
MSCH具有△p=0.3bar的加强弹簧，应用于压缩机的制冷装置中
超大尺寸链接，提供了应用的灵活性
| 适用制冷剂 | HCFC、HFC |
| 适用介质温度 | -40℃~+120℃ |
| 最大工作压力 | 4.2Mpa |
| 最大试验压力 | 5.0Mpa |
| 最小开阀压差 | △p≤0.03Mpa |

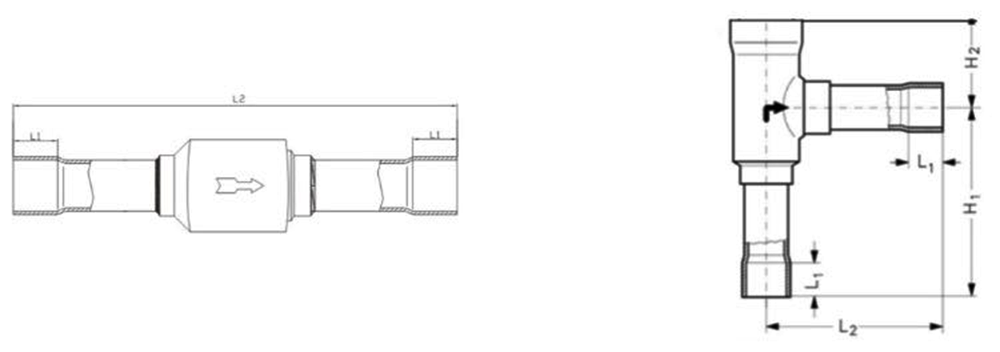

| 型号 | 接口尺寸 | H1 | H2 | L1 | L2 | Ø D | 通过阀的压力降 △p(1）bar | Kv值(2）m³/h |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | ||||
| MSC-6 | 1/4 | - | - | 7 | 92 | 6.5 | 0.04 | 0.56 |
| MSCH-6 | 1/4 | - | - | 7 | 92 | 6.5 | 0.3 | 0.56 |
| MSC-10 | 3/8 | - | - | 9 | 109 | 9.7 | 0.04 | 1.2 |
| MSCH-10 | 3/8 | - | - | 9 | 109 | 9.7 | 0.3 | 1.2 |
| MSC-12 | 1/2 | - | - | 10 | 131 | 12.9 | 0.04 | 2.05 |
| MSCH-12 | 1/2 | - | - | 10 | 131 | 12.9 | 0.3 | 2.05 |
| MSC-16 | 5/8 | - | - | 12 | 138 | 16 | 0.04 | 3.6 |
| MSCH-16 | 5/8 | - | - | 12 | 138 | 16 | 0.3 | 3.6 |
| MSC-19 | 3/4 | - | - | 14 | 165 | 19.3 | 0.04 | 5.5 |
| MSCH-19 | 3/4 | - | - | 14 | 165 | 19.3 | 0.04 | 5.5 |
| MSC-22 | 7/8 | - | - | 17 | 165 | 22.5 | 0.04 | 5.5 |
| MSC-22L | 7/8 | 107 | 47 | 17 | 102 | 41 | 0.04 | 8.5 |
| MSCH-22L | 7/8 | 107 | 47 | 17 | 102 | 41 | 0.3 | 8.5 |
| MSC-28L | 1-1/8 | 113 | 48 | 20 | 109 | 41 | 0.04 | 19 |
| MSCH-28L | 1-1/8 | 113 | 48 | 20 | 109 | 41 | 0.3 | 19 |
| MSC-35L | 1-3/8 | 130 | 70 | 25 | 133 | 54 | 0.04 | 29 |
| MSCH-35L | 1-3/8 | 130 | 70 | 25 | 133 | 54 | 0.3 | 29 |
| MSC-42L | 1-5/8 | 146 | 68 | 30 | 147 | 54 | 0.04 | 32 |
| MSCH-42L | 1-5/8 | 146 | 68 | 30 | 147 | 54 | 0.3 | 32 |
1) △p=当阀完全开启时的最小压力降 带有加强弹簧的MSCH型止逆阀适用于压缩机并联的排气管路上
2) Kv值通过阀的压力将为1bar的条件下，通过阀的水流量，单位为m³/h.
